探秘 DolphinScheduler：从理念到单机部署实践

简介

Apache DolphinScheduler 是一个分布式易扩展的可视化DAG工作流任务调度开源系统。适用于企业级场景，提供了一个可视化操作任务、工作流和全生命周期数据处理过程的解决方案。
Apache DolphinScheduler 旨在解决复杂的大数据任务依赖关系，并为应用程序提供数据和各种 OPS 编排中的关系。 解决数据研发ETL依赖错综复杂，无法监控任务健康状态的问题。 DolphinScheduler 以 DAG（Directed Acyclic Graph，DAG）流式方式组装任务，可以及时监控任务的执行状态，支持重试、指定节点恢复失败、暂停、恢复、终止任务等操作。

特性

简单易用

- 可视化 DAG: 用户友好的，通过拖拽定义工作流的，运行时控制工具
- 模块化操作: 模块化有助于轻松定制和维护。

丰富的使用场景

- 支持多种任务类型: 支持Shell、MR、Spark、SQL等10余种任务类型，支持跨语言，易于扩展
- 丰富的工作流操作: 工作流程可以定时、暂停、恢复和停止，便于维护和控制全局和本地参数。

High Reliability

- 高可靠性: 去中心化设计，确保稳定性。 原生 HA 任务队列支持，提供过载容错能力。 DolphinScheduler 能提供高度稳健的环境。

High Scalability

- 高扩展性: 支持多租户和在线资源管理。支持每天10万个数据任务的稳定运行。

系统架构

系统架构图

架构说明

• MasterServer
  MasterServer采用分布式无中心设计理念，MasterServer主要负责 DAG 任务切分、任务提交监控，并同时监听其它MasterServer和WorkerServer的健康状态。 MasterServer服务启动时向Zookeeper注册临时节点，通过监听Zookeeper临时节点变化来进行容错处理。MasterServer基于netty提供监听服务。
  该服务内主要包含:

  • DistributedQuartz分布式调度组件，主要负责定时任务的启停操作，当quartz调起任务后，Master内部会有线程池具体负责处理任务的后续操作；

  • MasterSchedulerService是一个扫描线程，定时扫描数据库中的t_ds_command表，根据不同的命令类型进行不同的业务操作；

  • WorkflowExecuteRunnable主要是负责DAG任务切分、任务提交监控、各种不同事件类型的逻辑处理；

  • TaskExecuteRunnable主要负责任务的处理和持久化，并生成任务事件提交到工作流的事件队列；

  • EventExecuteService主要负责工作流实例的事件队列的轮询；

  • StateWheelExecuteThread主要负责工作流和任务超时、任务重试、任务依赖的轮询，并生成对应的工作流或任务事件提交到工作流的事件队列；

  • FailoverExecuteThread主要负责Master容错和Worker容错的相关逻辑；


• WorkerServer
  WorkerServer也采用分布式无中心设计理念，WorkerServer主要负责任务的执行和提供日志服务。
  WorkerServer服务启动时向Zookeeper注册临时节点，并维持心跳。
  WorkerServer基于netty提供监听服务。
  该服务包含：

  • WorkerManagerThread主要负责任务队列的提交，不断从任务队列中领取任务，提交到线程池处理；

  • TaskExecuteThread主要负责任务执行的流程，根据不同的任务类型进行任务的实际处理；

  • RetryReportTaskStatusThread主要负责定时轮询向Master汇报任务的状态，直到Master回复状态的ack，避免任务状态丢失；


• ZooKeeper
  ZooKeeper服务，系统中的MasterServer和WorkerServer节点都通过ZooKeeper来进行集群管理和容错。另外系统还基于ZooKeeper进行事件监听和分布式锁。
  我们也曾经基于Redis实现过队列，不过我们希望DolphinScheduler依赖到的组件尽量地少，所以最后还是去掉了Redis实现。


• AlertServer
  提供告警服务，通过告警插件的方式实现丰富的告警手段。


• ApiServer
  API接口层，主要负责处理前端UI层的请求。该服务统一提供RESTful api向外部提供请求服务。


• UI
  系统的前端页面，提供系统的各种可视化操作界面。

部署

单机部署（Standalone）

配置依赖

将tar包解压到 /usr/local下 版本为jdk-8u211-linux-x64.tar.gz ; #路径为/usr/local/jdk1.8.0_211(解包后自动生成)
解包到/usr/local，意思是本机用户环境启动

tar xf jdk-8u291-linux-x64.tar.gz -C /usr/local

在配置文件里声明路径（指定路径）

echo ''export JAVA_HOME=/usr/local/jdk1.8.0_291'' >> /etc/profile.d/jdk8.sh

在配置文件里声明Java变量环境

echo "export CLASS_PATH=.:\$JAVA_HOME/lib/dt.jar:\$JAVA_HOME/jar/tools.jar:\$JAVA_HOME/jre/lib" >> /etc/profile.d/jdk8.sh

在配置文件里声明启动Java变量环境

echo "export PATH=\$JAVA_HOME/bin:\$JAVA_HOME/jre/bin:\$PATH" >> /etc/profile.d/jdk8.sh

在配置文件里声明启动Java变量环境路径

echo "export LD_LIBRARY_PATH=\$LD_LIBRARY_PATH:/usr/local/apr/lib" >> /etc/profile.d/jdk8.sh

给Java变量环境添加执行权限

chmod +x /etc/profile.d/jdk8.sh

重启环境

source /etc/profile.d/jdk8.sh

查看Java变量环境

java -version

显示

[root@dolphinscheduler ~]# java -version
openjdk version "1.8.0_412"
OpenJDK Runtime Environment (build 1.8.0_412-b08)
OpenJDK 64-Bit Server VM (build 25.412-b08, mixed mode)
[root@dolphinscheduler ~]#

下载DolphinScheduler二进制文件

wget https://dlcdn.apache.org/dolphinscheduler/3.2.2/apache-dolphinsscheduler-3.2.2-bin.tar.gz

解压并运行

tar -xvzf apache-dolphinscheduler-*-bin.tar.gz
chmod -R 755 apache-dolphinscheduler-*-bin
cd apache-dolphinscheduler-*-bin
bash ./bin/dolphinscheduler-daemon.sh start standalone-server

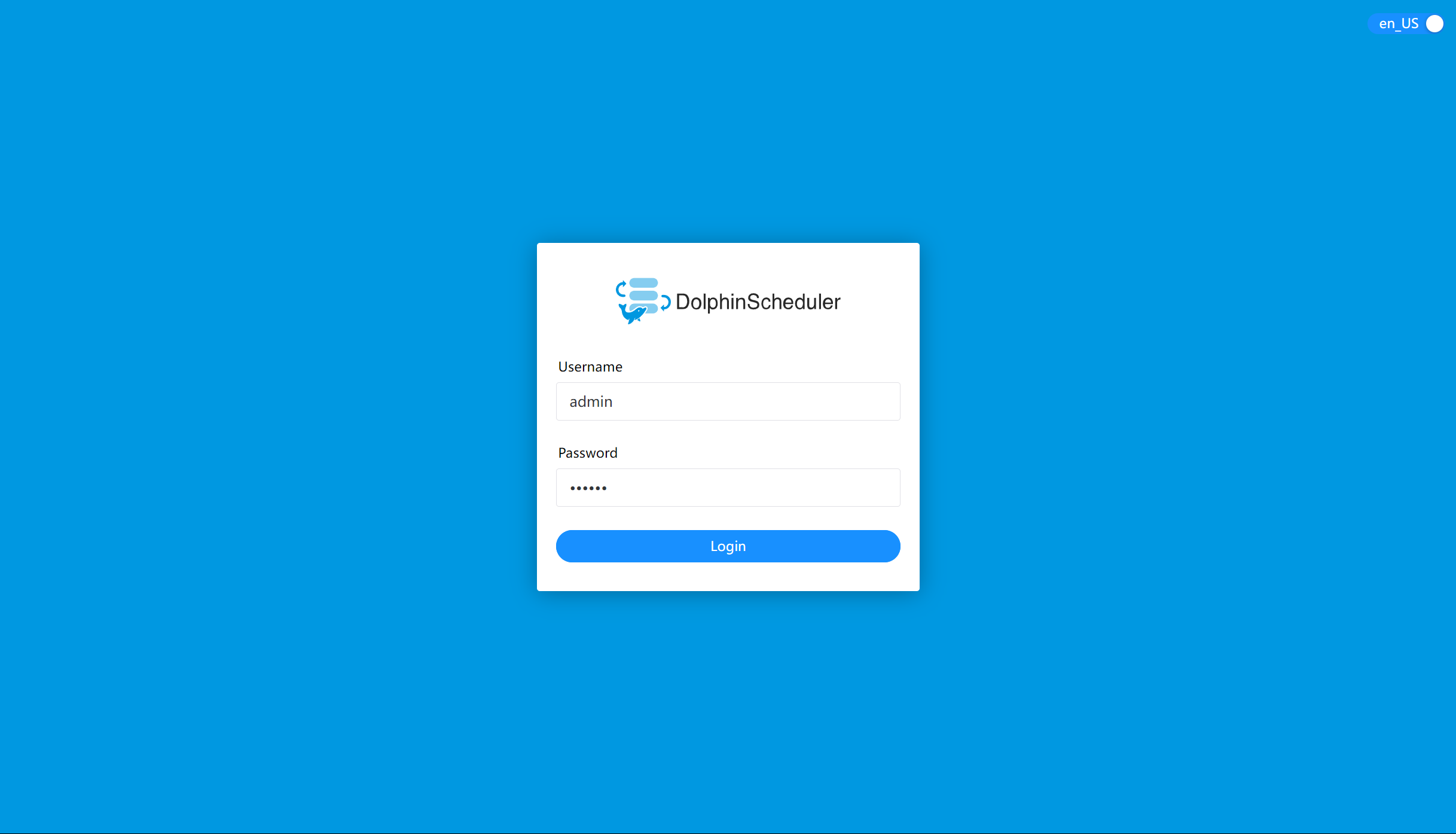

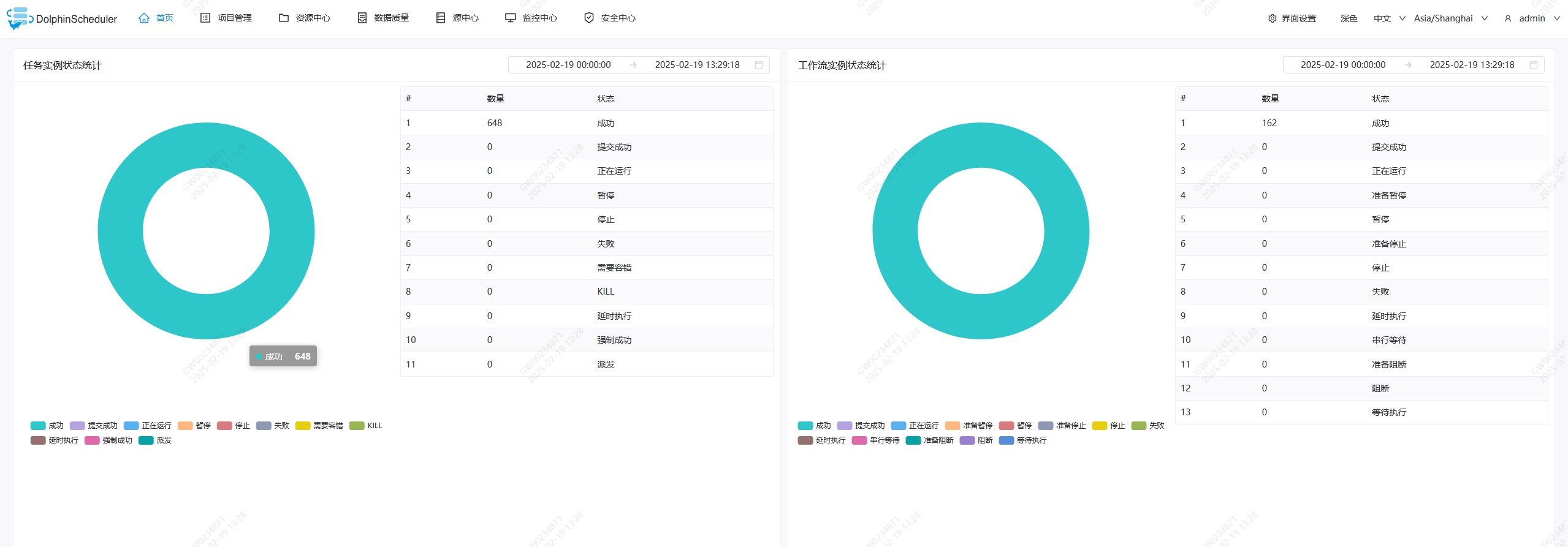

登录 DolphinScheduler

浏览器访问地址 http://localhost:12345/dolphinscheduler/ui 即可登录系统 UI。默认的用户名和密码是 admin/dolphinscheduler123

启停服务

脚本 ./bin/dolphinscheduler-daemon.sh 除了可以快捷启动 standalone 外，还能停止服务运行，全部命令如下：

# 启动 Standalone Server 服务
bash ./bin/dolphinscheduler-daemon.sh start standalone-server
# 停止 Standalone Server 服务
bash ./bin/dolphinscheduler-daemon.sh stop standalone-server
# 查看 Standalone Server 状态
bash ./bin/dolphinscheduler-daemon.sh status standalone-server
